自力式压力调节阀
工阀智控ZZY自力式压力调节阀产品概述
ZZY型自力式压力调节阀是由阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。IVIC®自力式压力调节阀的特点是能在无电,无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏,密封性能好,广泛应用于石油,化工,电站,轻工,印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
IVIC®自力式压力调节阀有单座（ZZYP）、双座（ZZYN）、套筒（ZZYM）三种结构；执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节(泄压持压型：K型),阀后压力调节(减压稳压型：B型)；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构形式以及不同的执行机构。
ZZY自力式压力调节阀主要零部件材料
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | EPDM或FKM夹纤维 | |||
| 膜盖 | A3钢镀锌 | |||
| 填料 | 聚四氟乙烯,柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 | |||
ZZY自力式压力调节阀主要技术参数和性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||||
| 额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | ||||||||||||
| 公称压力(MPa) | 1.62.5 4.0 | ||||||||||||||||||
| 压力调节范围(KPa) | 15∼50,40∼80,60∼100,80∼140,120∼180,160∼220,200∼260,240∼300, 280∼350,330∼400,380∼450,430∼500,480∼560,540∼620,600∼700,680∼800 780∼900,880∼1000,600∼1500,1000∼2500 | ||||||||||||||||||
| 调节精度(%) | ±5 | ||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||
| 工作温度(℃) | 液体≤120；气体≤80；带冷凝器和散热片≤350(适用于高温工况) | ||||||||||||||||||
| 适用介质 | 热水,气体,蒸汽,低粘度介质 | ||||||||||||||||||
| 允许泄漏量 | 硬密封(L/h) | 单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级 | |||||||||||||||||
| 软密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.6 | 0.90 | 1.7 | 4.0 | 6.75 | |||||||||||
| 减压比 | 10 | ||||||||||||||||||
| 最小 | 1.25 | ||||||||||||||||||
注:压力调节范围可根据用户要求进行制做。
阀门型号编制说明
| ZZY | P | 16 | C | G | K |
| 执行机构 | 阀门结构 | 公称压力 | 阀体材质 | 温度类型 | 作用形式 |
| 自力式 | P:单座 | 16：1.6MPa | C：碳钢 | G：高温加隔温罐 | K：阀前控制 |
| N:双座 | 25：2.5MPa | P：不锈钢304 | 无：常温 | B：阀后控制 | |
| M：套筒 | 40：4.0MPa | R：不锈钢316 | |||
| 64：6.4MPa |

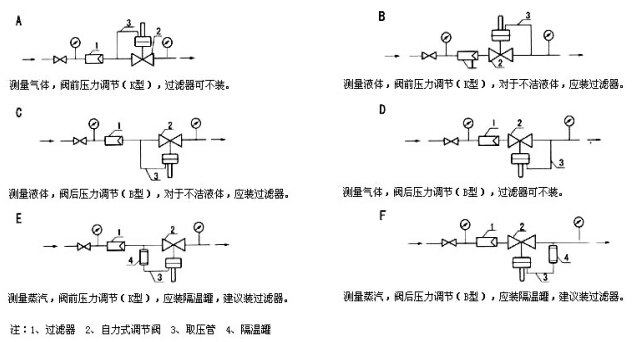

ZZY自力式压力调节阀安装示意图
ZZY自力式压力调节阀外形尺寸 （单位：mm）
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L | PN16、25、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| 法兰接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | ||||||
| H | 压力 调节 范围 Mpa | 15 140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
| 130 300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
| 280 500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
| 480 1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
| 600 1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| 1000 2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | ||||||
| H | 压力 调节 范围 Mpa | 15 140 | φ280 | φ308 | |||||||||
| 130 300 | φ230 | ||||||||||||
| 280 1000 | φ176 | φ194 | φ280 | ||||||||||
| 600 2500 | φ85 | φ96 | |||||||||||
| 导压管接口螺纹 | M16×15 | ||||||||||||
